兆芯开先C+ 4701初考古

前言

说到国产处理器，之前简单体验过搭载龙芯3A3000的电脑，其采用MIPS64el架构，无法直接运行Windows系统，虽可通过Wine进行转译，但并非所有的软件能支持。于是，本文的主角，基于x86指令集的兆芯开先ZX-C+ 4701映入眼帘……

也许你会好奇，Intel并没有直接授权x86技术给兆芯，兆芯是如何流片使用x86指令集的处理器呢？

这就不得不提为兆芯提供技术支持的威盛电子（VIA）了，其在1999年收购专为80x86平台生产浮点协处理器的芯片公司Cyrix（收购前因为专利纠纷被Intel起诉，但最终Intel败诉并将x86指令集授权给Cyrix的结局收场）。自此威盛电子涉足x86处理器设计领域，基于此前为Intel和AMD提供芯片组的经验，主打高集成化与低能耗，先后推出了小改Cyrix的VIA C3、集成北桥的VIA CoreFusion、主打低功耗的VIA C7、引入64位架构的VIA Nano……

到2020年，兆芯收购了威盛电子自2013年以前持有的x86授权与相关技术，这个谜题也就解开了。

参数

兆芯开先ZX-C+ 4701 发布于2016年，架构代号为「张江」，在 VIA Nano 平台的基础上加入国密SM3、SM4硬件加解密指令集。

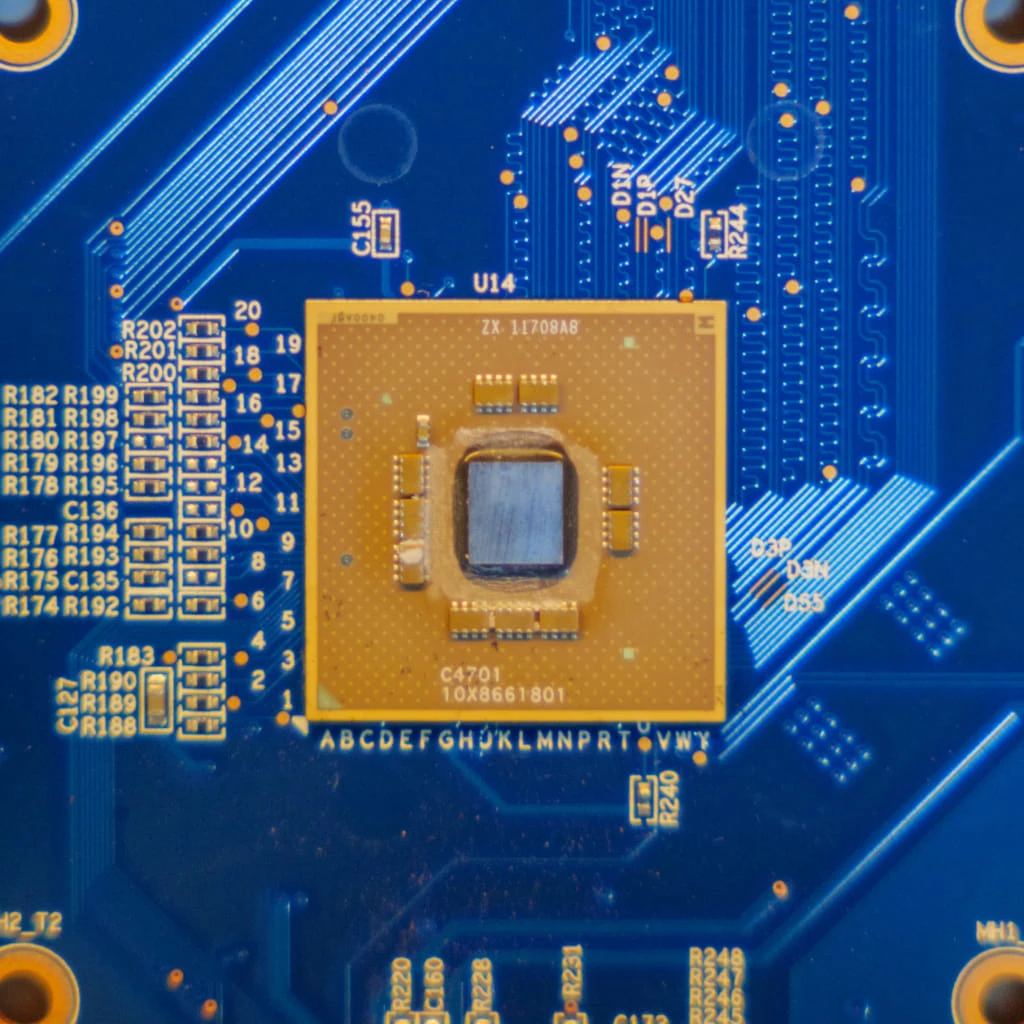

拆机看看？处理器比南北桥封装尺寸要小的x86平台并不多见。

与C4701配套的桥片为 VIA VX11，集成VIA C-645 显示芯片，支持 DX11、OpenGL 3.2图形API。

小测试

测试前，先展示下配置信息。

硬件	参数
处理器	兆芯 KaiXian ZX-C+ C4701
内存	4GB DDR3 1333MHz
显卡	威盛 VIA/S3G Chrome 645/640 GPU
硬盘	闪迪 Z410 120GB SATA SSD
系统	Windows 10 22H2 专业版

CPU-Z看看处理器情况，名字直接沿用老东家VIA惹。

AIDA64内存性能测试，受制于总线设计与单通道内存控制器，延迟表现并不好看。

国际象棋测试，相当于Atom Z3735F。

5.2老版本的娱乐大师测试，单处理器性能来说与J1900不相上下。

GPU-Z看看显卡信息，可惜BIOS无法调整共享显存大小。

3D Mark 11 基准测试（P模式），这个成绩简单应付个大三亿、飞车应该没什么大问题（逃）。

在流媒体测试中，貌似并没有正确驱动到C-640集显的H.264解码器，同时制于CPU的总线设计，在线软解1080P视频是个奢望。

将分辨率降低到480P，也无济于事。得等后续换成Windows 7系统再重新验证了。
